컴퓨터 시스템은 프로세서의 수와 배치 구조에 따라 다양한 아키텍처로 구분된다. 본 글에서는 단일 프로세서 시스템부터 멀티프로세서, 클러스터 시스템까지 주요 구조를 체계적으로 살펴본다.
📂 목차
📚 본문
일반적인 컴퓨터 시스템은 사용되는 범용 프로세서의 수에 따라 대략적으로 분류 가능하다.
1.3.1 Single-Processor Systems
컴퓨터 시스템은 사용되는 프로세서 수와 구조에 따라 다음과 같이 구분된다.
Single Core
- 하나의 CPU + 하나의 Core를 가지는 시스템이다.
- CPU는 General-purpose Instruction Set 및 사용자 프로세스를 실행 가능하다.
Special-purpose Processor
- 디스크, 키보드, 그래픽 컨트롤러등에 전용 마이크로프로세서가 탑재된 걸 특수 목적 프로세서라고 한다.
- Special-purpose Instruction Set만을 실행하고, 일반적인 프로세스를 실행하지 않는다.
- 운영체제가 이들을 직접 제어하거나 상태를 모니터링 한다.
예시 디스크 컨트롤러 마이크로프로세서: 메인 CPU로 부터 요청을 받아서 자체 Disk Queue 및 Scheduling Algorithm을 실행 키보드 내부 마이크로 프로세서: 키 입력을 감지하고 코드로 변환하여 CPU로 전송하는 마이크로 프로세서가 내장
다른 시스템이나 상황에서는 이러한 특수 목적 프로세서가 하드웨어에 저수준 컴포넌트로 내장되어 있다. 운영체제는 이들과 직접 통신은 못하고 프로세서가 독립적으로 작업을 수행하게 된다.
특수 목적 마이크로 프로세서가 여러개 있다고 시스템이 멀티 프로세서 시스템이 되는 것은 아니다.
1.3.2 Multiprocessor Systems
단일 처리는 느릴 수 있고 CPU가 연산 처리하는데 있어 다수의 Device의 요청을 받게 되면 지연될 수 있다.
이러한 시스템은 컴퓨터 하나에 두 개 이상의 Processor를 가지는 형태로 구성하여 Throughput(처리량)과 속도를 늘릴 수 있다. 프로세서들은 Computer Bus를 공유하며 Clock Signal, 메모리, 주변 장치를 공유한다. 하지만 N개의 프로세서를 사용한다고 해서 성능이 N배 빨라지는 것은 아니다.
이는 각 구성 요소들이 제대로 작동하도록 유지하는 데 드는 오버헤드가 발생하기 때문이며, 공유 자원에 대한 Contention(경합) 도 추가로 발생하기 때문에 기대에 못미치는 성능 향상을 얻을 수 있다.
멀티프로세서 시스템에서도 두 가지로 크게 나눌 수 있다.

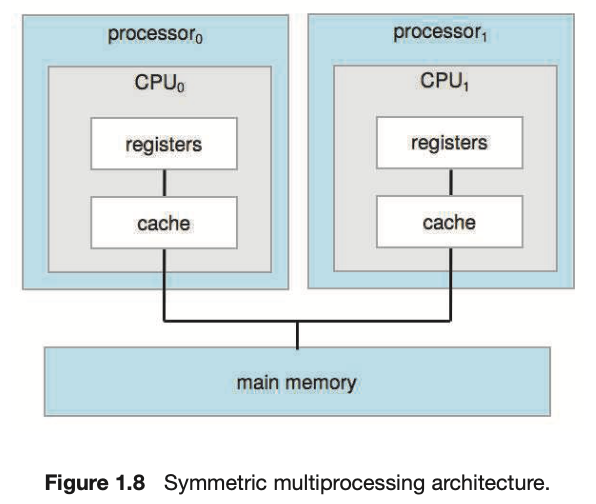

Symmetric MultiProcessing, SMP
각 CPU 프로세서가 동등한 입장에서 운영체제의 기능과 사용자 프로세스를 모두 처리할 수 있는 시스템을 Symmetric MultiProcessing System 이라고 한다.
각 CPU는 자신만의 Register Set과 Local Cache를 가지고 있지만, 모든 프로세서는 System Bus를 통해 물리적 메모리를 공유한다.
장점으로는:
- N개의 CPU가 있다면 N개의 프로세스가 동시에 실행이 가능하다.
- 전체 시스템의 성능이 크게 저하되지 않는다.
단점으로는 어떤 CPU 는 Idle 인 반면, 다른 CPU 는 Overrloaded 상태가 되는 비효율이 발생할 수 있다.
이런 비효율성은 프로세서 간에 특정 데이터 구조나 자원을 공유함으로써 이를 완화할 수 있다. 시스템은 프로세스나 자원을 동적으로 여러 프로세서 사이에서 공유할 수 있어서 프로세서 간 작업량의 편차를 줄이는데 도움이 많이 된다.
하지만 공유에 있어서 자원의 제어권을 명백히 구분해야하기 때문에 매우 신중하게 설계되어야 한다.

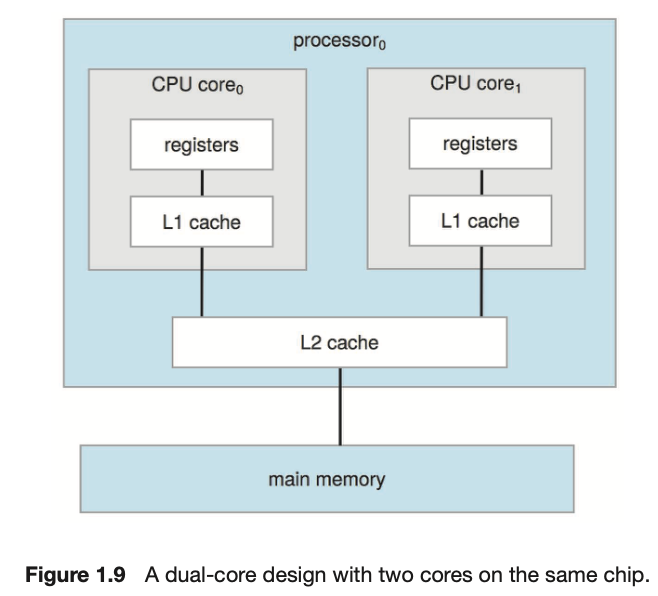

Multi-Core System
멀티프로세서 시스템에서 하나의 칩에 여러 연산 코어가 존재하는 멀티 코어 시스템도 포함된다.
- 칩 내부의 코어 간 통신(on-chip communication) 이 칩 간 통신(between-chip communication)보다 훨씬 빠르기 때문에 단일 코어를 여러 칩에 나눠 배치하는 구조보다 더 효율적
- 전력을 훨씬 더 적게 소비
- 각 코어는 Register Set + L1 Cache 보유, 각 프로세스는 L2 Cache를 통해 칩끼리 메모리 공유
운영체제 입장에서는 N개의 일반적인 CPU 처럼 보이게 된다.
따라서 운영체제 설계자와 어플리케이션 프로그래머에게 이러한 처리 코어들을 효율적으로 활용해야 할 부담을 가지게 되는데 이는 추후에 다룬다.
연산 처리 계층적 구조 정리
- Processor (물리적 칩)
- Core (실제 연산 단위)
- Register Set (가장 빠르고 가장 작은 기억장소)
- L1 Cache (코어별 고속 캐시)
- L2 Cache (대부분 코어 간 공유되는 캐시)
- Core (실제 연산 단위)

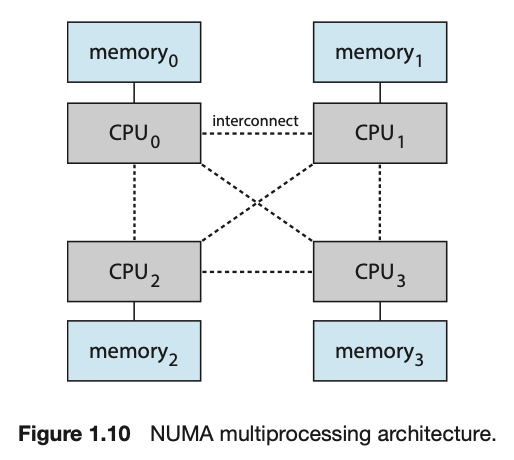

확장성의 한계와 NUMA
멀티 프로세서 시스템에 CPU를 추가하면 계산 성능은 증가하지만, 무한히 확장되지는 않는다. 또한 CPU를 너무 많이 추가하면 시스템 버스에 대한 경쟁이 병목되어서 성능이 오히려 저하가 된다.
이를 해결하기 위해
- 각 CPU에 전용 로컬 메모리를 제공
- CPU 간에는 System Interconnect 로 연결 -> 모든 CPU가 하나의 물리적 주소 공간 보유
Blade Server
여러 개의 Processor Board, I/O Board, Network Board 등이 하나의 Chassis 안에 포함된 시스템이다.
각 블레이드 Processor Board가 독립적으로 부팅되고, 자체 운영체제를 실행하는 구조이며, 여러 개의 독립적인 멀티프로세서 시스템으로 구성된다.
멀티프로세서 시스템이 한 시스템 내의 CPU 확장을 다룬다면, 클러스터 시스템은 여러 독립적인 시스템(= Node)을 확장하여 하나의 논리적 시스템처럼 작동하게 한다.
1.3.3 Cluster Systems
여러 독립적인 노드(멀티코어 컴퓨터 시스템)를 네트워크로 느슨하게 연결하여 구성한 시스템이며, 공유 저장소를 사용하여 각 노드끼리 LAN / InfiniBand 등으로 상호 통신을 한다.
High Availability Service
Cluster System 은 기본적으로 High Availability 를 제공한다. High Availability 는 일부 노드가 장애가 발생하여도 서비스는 계속 지속될 때 얻을 수 있다.
고가용성은 다음 두 개념을 만족하는 개념이다:
- Graceful Degradation: 일부 하드웨어가 고장나도 남은 자원으로 서비스 유지
- Fault Tolerance: 단일 구성 요소(노드)가 고장나도 시스템이 끊김 없이 계속 동작
이렇게 봤을 때 Clustering System 은 다음 두 가지로 분류될 수 있다.
Cluster Structures
- Asymmetric: 한 노드는 Hot-stanby Mode, 나머지 노드가 작업을 수행
- Symmetric: 여러 호스트가 동시에 다수의 실행 가능한 어플리케이션을 실행하며 상호 모니터링 수행
Parallel Cluster & HPC
클러스터를 병렬 처리 환경으로 사용하여 연산 성능을 극대화 가능
- 여러 노드가 동일한 저장소에 접근 가능
- 프로그램을 여러 작업 단위로 나눠 여러 노드에서 병렬 실행
- 모든 노드의 계산 결과를 통합하여 최종 결과물 생성
WAN Clustering & Shared Disk
- WAN 환경에서도 클러스터 가능
- Parallel Cluster는 여러 노드가 동일한 저장소(공유 디스크)에 동시에 접근하지만 일반 OS는 동시 접근 미지원
- 이때 동시에 데이터를 접근해야하는 경우는 락 관리 및 접근 제어가 필요하게 된다 -> Distributed Lock Manager(DLM) 소프트웨어 사용
✒️ 용어
CPU
명령어들을 수행하는 하드웨어이다.
Core
명령어를 실행하고 데이터를 저장하기 위한 Register 집합을 포함하는 구성요소이며 CPU의 가장 기본적 연산 단위이다.
Processor
하나 이상의 코어를 포함할 수 있는 연산 장치로, 일반적으로는 하나의 물리적인 CPU 칩을 말한다.
Multicore
다수의 Core들을 동일 CPU 에 배치한 형태이다.
Multiprocessor
다수의 프로세서를 포함하는 형태이다.
SMP (Symmetric Multiprocessing)
각 CPU가 동등한 권한으로 OS와 사용자 작업을 수행하는 구조로, 물리 메모리를 공유함
L1 Cache
각 코어에 직접 연결된 매우 작은 용량의 고속 캐시 메모리
L2 Cache
같은 칩 내부의 여러 코어가 공유하는 중간 속도의 캐시 메모리
NUMA (Non-Uniform Memory Access)
각 CPU에 전용 메모리를 두고, 전체적으로는 공유 주소 공간을 유지하는 구조
On-Chip Communication
동일한 칩 내부에서 발생하는 통신으로, 매우 빠르고 전력 효율이 높음
Blade Server
여러 개의 독립적인 시스템 보드(CPU, I/O, 네트워크 등)를 하나의 섀시에 탑재한 서버 형태
Processor Board
CPU와 메모리 등이 탑재된 블레이드 서버의 핵심 연산 유닛. 각 블레이드 서버는 각각의 독립적인 Processor Board를 가지고 있어 자체적으로 연산과 처리가 가능하다.
I/O Board
입출력 장치와의 연결을 담당하는 보드. 디스크, 키보드, 마우스, USB 등 다양한 장치와의 인터페이스를 제공한다. 입출력 흐름을 제어하고 데이터 전송을 중재하는 역할을 한다.
Network Board
네트워크 통신을 위한 전용 보드이며, 이더넷, 파이버 채널 등 다양한 네트워크 형태를 지원한다.
- 서버 간 통신이나 외부와의 연결을 담당
- 서버의 데이터 흐름과 트래픽 처리에 중요한 역할을 함
- 고속 전송을 위해 전용 네트워크 컨트롤러가 탑재
General-purpose Instruction Set
운영체제와 사용자 애플리케이션에서 사용하는 일반적인 계산, 논리, 제어, 데이터 이동 등의 명령들을 포함한 CPU의 명령어 집합이다.
- ADD, MOV, JMP, LOAD, STORE, AND, OR 등이 있음
- 범용 CPU는 이 명령어들을 기반으로 모든 종류의 소프트웨어를 실행할 수 있음
- 이는 특정 작업만 수행하는 전용 명령어 집합(special-purpose instruction set) 과 대비됨
Special-purpose Instruction Set
특정 하드웨어 장치를 제어하기 위한 제한된 기능의 명령어 집합으로, 범용 명령어와 달리 일반적인 계산이나 논리 연산은 수행하지 않는다.
- 주로 디스크 컨트롤러, 키보드, 그래픽 카드 등에 내장된 마이크로프로세서에서 사용됨
- 일반 사용자 프로그램은 직접 사용할 수 없으며, 운영체제가 장치 드라이버를 통해 간접적으로 제어함
예: START_IO, RESET_DEVICE, SCAN_KEY 등의 간단한 명령 포함
Disk Queue
디스크 큐(Disk Queue)는 디스크 I/O 요청들이 저장되는 대기열(queue)로, 운영체제가 처리해야 할 디스크 접근 요청들을 일정한 순서에 따라 관리하기 위해 사용된다.
- 디스크에 대한 읽기/쓰기 요청이 발생하면, 해당 요청은 큐에 추가된다.
- 디스크는 한 번에 하나의 요청만 처리할 수 있기 때문에, 요청들을 순차적으로 관리해야 한다.
- 운영체제는 특정 디스크 스케줄링 알고리즘을 통해 큐에 있는 요청들의 처리 순서를 결정한다.
- 요청의 처리 순서에 따라 디스크의 처리 시간, 평균 대기 시간, 응답 시간 등이 달라질 수 있다.
- 디스크 큐는 특히 하드디스크(HDD)에서 성능에 큰 영향을 미친다 (헤드 이동 시간 존재).
- SSD에서는 물리적 움직임이 없지만, 여전히 I/O 요청 관리를 위해 디스크 큐 개념은 유지된다.
디스크 큐는 운영체제가 디스크 접근 요청을 최적화하고, 전체 시스템의 I/O 성능을 향상시키는 핵심 메커니즘이다.
Scheduling Algorithm
스케줄링 알고리즘은 어떤 객체을 우선적으로 핸들링할지 결정하는 방법이다. 여기 운영체제에서의 스케줄링 알고리즘은 다음 기능을 수행한다:
- 다중 프로그래밍 시스템에서 동시에 실행 대기 중인 여러 프로세스 중 하나를 선택해야 한다.
- 선택 기준과 방식에 따라 시스템의 공정성, 응답 시간, 처리량, 자원 활용률 등이 달라진다.
- CPU 스케줄링 외에도 디스크 스케줄링, 네트워크 패킷 스케줄링 등 다양한 분야에 활용된다.
Throughput
단위 시간 당 시스템이 처리한 작업의 양이며, 작업의 기준은 프로세스 수, 페이지 수, 전송된 비트 수 등등 다양하다.
Contention
여러 프로세스나 장치가 동시에 하나의 자원을 사용하려고 할 때 발생하는 충돌 현상을 경합이라고 한다.
두 개의 프로세스가 동시에 프린터를 사용하려 하면 한쪽은 기다려야 한다. 이러한 경합이 많아지면 전체 시스템 성능이 저하될 수 있다.
사용자 프로세스
일반 사용자가 실행하는 응용 프로그램이나 작업을 의미하며, 운영체제가 생성하고 관리하는 프로세스 중 하나이다.
예: 웹 브라우저, 텍스트 편집기, 게임 등
전용 로컬 메모리
NUMA 구조에서 각 CPU가 독립적으로 접근 가능한 메모리 공간을 의미하며, 해당 CPU가 직접 연결되어 빠르게 접근할 수 있는 메모리이다.
다른 CPU가 접근할 경우 지연(latency)이 발생할 수 있음
Clock Signal
컴퓨터의 모든 부품이 동기화된 속도로 작동하도록 주기적으로 발생하는 신호로, CPU를 비롯한 각 하드웨어 장치가 일정한 타이밍에 동작하게 만든다.
예: 3.0GHz의 Clock Signal는 1초에 30억 번 신호가 발생함을 의미함
System Interconnect
여러 CPU의 전용 로컬 메모리를 서로 연결하는 고속 데이터 통신 경로이다.
연결은 고속 버스, 크로스바, HyperTransport, Intel QPI 등 다양하다.
이때 Interconnect 를 통한 원격 메모리 접근은 지연(latency)이 크므로 운영체제가 CPU 스케줄링 시 최대한 로컬 메모리를 사용하도록 조정해야 한다.
Chassis
서버나 컴퓨터 시스템에서 여러 개의 보드(Processor, I/O, Network 등) 를 물리적으로 탑재하고 고정하는 외형적 하드웨어 프레임 또는 케이스를 의미한다.
LAN
LAN(Local Area Network)은 좁은 지역 내(예: 집, 학교, 회사 등)에서 컴퓨터나 장치들을 연결하는 네트워크이며 짧은 거리에서 빠른 속도로 데이터 전송이 가능하다.
보통 이더넷(Ethernet)방식으로 구성되고, 하나의 공유된 자원(프린터, 파일 서버 등)을 여러 장치가 사용할 수 있도록 해준다. 라우터, 스위치, 허브 등의 네트워크 장비가 사용된다.
봐도 모르면 네트워크를 공부하고 오자
Register Set
CPU 코어(칩) 내부에 내장된 고속의 작은 저장장치 집합으로, 연산에 직접 사용되는 데이터를 일시적으로 저장한다. 명령어 실행 중에 자주 접근해야 하는 데이터(피연산자, 주소, 결과 등)를 빠르게 처리할 수 있도록 하고 RAM보다 훨씬 빠르지만 용량은 매우 작다.
CPU마다 여러 종류의 레지스터를 가짐(이는 위에서 이미 다뤘다):
- General-purposed Registers: 연산 대상 데이터를 임시로 저장
- Special-purposed Registers: 프로그램 카운터(PC), 명령어 레지스터(IR), 스택 포인터(SP) 등
- ⭐️Flag Register: 연산 결과 상태(오버플로우, 0인지 등)를 저장
Register Set은 CPU 칩에 직접 포함되어 있어 처리 속도를 극대화하는 데 핵심적인 역할을 한다.
InfiniBand
고속 데이터 전송을 위한 서버 간 통신 인터페이스(고속 네트워크 아키텍처). 주로 슈퍼컴퓨터나 데이터센터에서 사용되며, 낮은 지연 시간과 높은 대역폭(수십~수백 Gbps)을 제공한다. 메모리 간 직접 접근(RDMA)을 지원해 CPU 부담을 줄이고 효율을 높인다. 이더넷보다 빠르고 안정적이지만, 비용과 설정 난이도가 상대적으로 높다.
High Availability
시스템을 가능한 한 멈추지 않도록 설계하는 개념이며, 서버나 네트워크 장애 발생 시에도 서비스가 계속 작동하도록 중복 구성을 통해 대비한다.
예: 이중화된 서버, 자동 장애 전환(failover), 클러스터링 등. 목표는 서비스 다운타임 최소화와 신뢰성 극대화 주로 금융, 병원, 통신 등 서비스 중단이 치명적인 분야에서 중요하게 사용됨
Hot-standby Mode
예비 시스템이 항상 작동 준비 상태로 대기하는 방식이다.
주 시스템(Main System, Main Node)이 장애를 일으키면, 즉시 예비 시스템(Standby System)으로 자동 전환(failover)되어 서비스가 중단되지 않도록 한다.
Hot-standby는 주 시스템과 데이터를 실시간으로 동기화하거나 거의 실시간에 가깝게 유지한다.
- 예비 시스템이 항상 켜져 있고, 자원을 소비함
- 전환 속도가 매우 빠름 → 서비스 중단 시간 거의 없음
- 비용이 높지만 High Availability가 요구되는 환경에 적합함
예: 금융 서버, 통신 장비, 항공 관제 시스템 등.
WAN (Wide Area Network)
광범위한 지역(도시, 국가, 대륙 간)을 연결하는 네트워크이다. 인터넷도 WAN의 일종이며, LAN이나 MAN을 서로 연결해주는 구조이고 속도는 LAN보다 느릴 수 있지만, 넓은 거리의 통신이 가능하게 한다.
통신 사업자의 인프라(광케이블, 위성 등)를 사용하며, 라우팅, 보안, 대역폭 제어가 중요함.
Distributed Lock Manager (DLM)
분산 시스템에서 자원 접근 충돌을 방지하기 위한 잠금 관리 시스템이다.
여러 노드(서버)가 동시에 공유 자원(파일, 데이터베이스 등)에 접근할 때 상호 배타성(Mutual Exclusion)을 보장한다. DLM은 자원의 소유권(lock ownership)을 추적하고, 잠금 요청 간 충돌을 조정하여 데이터 일관성을 유지한다.
